сегодня хочу поделиться своим опытом по сборке нового щита для моей мастерской и новыхнужд .
из расходников я выбрал фирму EKF как корпус так и автоматы ,узо , распределительные блоки ,клемники . но так же некоторые компоненты были и других фирм

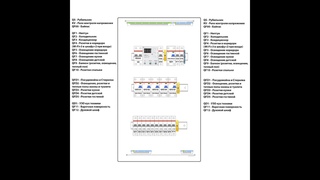

1 . для сборки нам потребуется корпус на 48 модулей ,чтоб вместить все железо ,автоматику, расперд блоки, реле, клемники ,шинки и прочее . я выбрал от фирмы ЕКF
ЩРН-48 610х300х120 PROxima
покупал тут и смог купить за 2500р .
2. распределительный блок на 80А от EKF,просто цена была адекватная и выглядит красиво .
3 . клемники на 35 А 50шт .
4 .вводной автомат 40а ,
5 узо на 40а
6 реле напряжения которое ранее было куплено , но лучше взять на 2 модуля
7 клема заземления шина заземления
9 ограничилель на дин рейку 2х видов
платик
металл
10 дин рейка
11 гильзы ншви под 6мм² 100шт
4мм² 100шт
2,5мм² 50шт ,
12 провода 6мм² 3 м на фазу и 4 м на ноль и 2 метра заземление
6 м провода фазы 4мм2 и 3 м 2,5мм² на фазу .
13 . реле 10а 2х контатное и колодка
14 маркеровка на провода
15 маркеровка для щита
